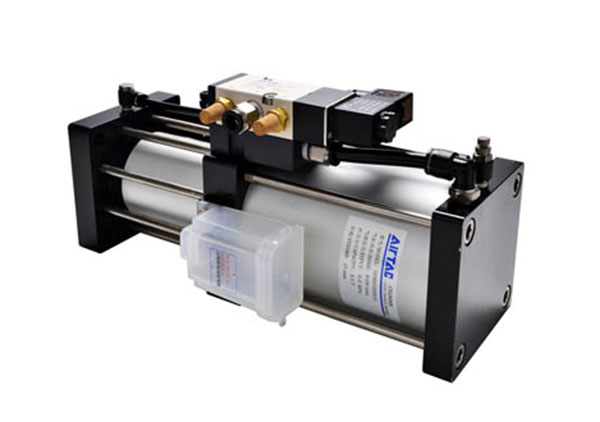

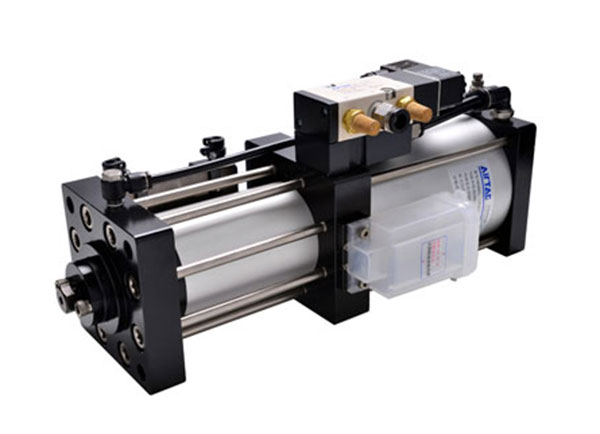

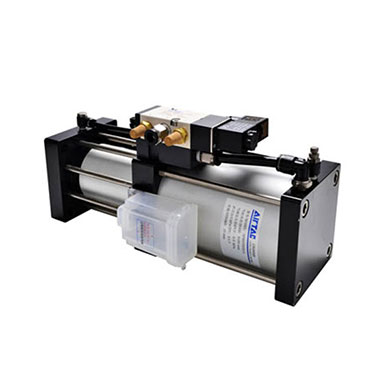

产品名称：NPM系列打刀气缸

1、特殊的密封材质保证液压缸密封性能；
2、液压缸筒经特殊处理，大大提高了耐磨、耐腐蚀性能；
3、具有主轴吹气功能。



欢迎致电：0757-22637393 欢迎订购
上一个： HFC系列 气动手指
下一个： HFR系列 气动手指

  • 产品特性

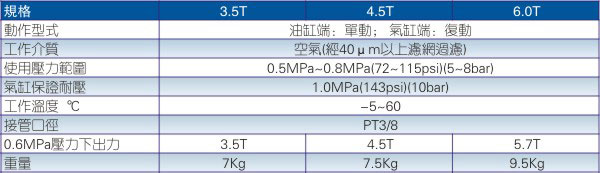

  • 产品规格
  • 安装与使用

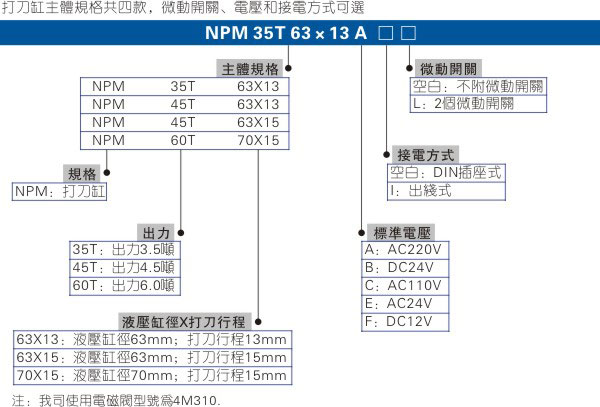

  • 订购码
  • 功能符号
1、特殊的密封材质保证液压缸密封性能；
2、液压缸筒经特殊处理，大大提高了耐磨、耐腐蚀性能；
3、具有主轴吹气功能。

安装与调试
1、作为主轴打刀缸使用，用于立式主轴，用支架固定垂直安装在主轴箱上平面。
2、固定打刀缸的支架固定面应与主轴轴线垂直，允许误差不超过0.05mm/100mm，避免打刀缸歪斜，打刀时对缸壁产生作用力，影响使用寿命。
3、打刀行程位置的调整。打刀缸安装后先调整主轴打刀时的行程位置。气缸上腔通气，液压活塞杆推动主轴内拉力杆，让打刀缸全部伸出后，应使刀柄能够顶出主轴孔，再测量拉杆端面到主轴端面的距离A(见示意图)。顶刀量的多少应根据所使用的刀库机械手上下窜动量确定，通常BT30主轴顶刀量为0.2~0.4mm、BT40主轴的顶刀量0.4~0.7mm、BT50主轴顶刀量为0.5~1mm。但切不可小于最小顶刀量。
4、调整距离"A"的方法，先松开防松垫圈上的螺栓，调整固定螺丝与拉杆距离。调整好后，进行打刀试验并检测，直到A达到要求值，保证刀具能松开取下，而又不伸出过多；否则，刀库的刀臂会弯曲，主轴受损，调整后将防松垫圈上的螺栓紧固。



5、调整好打刀位置后再检查主轴在带刀与不带刀的状况下，主 轴上的拉刀杆尾部不应与压固螺纹接触，否则，主轴运转会与压固螺丝摩擦，如果发生以上情况，应调整刀具拉杆的长度、打刀行程或选择行程更大的打刀缸。
6、微动开关位置的调整。调整微动开关位置直接与刀具自动交换程序有关，应加以重视。调整微动开关，在两端分别进行。压杆处在极限位置，将微动开关逐渐向撞块靠近，待开关内刚好发生动作（可听到弹簧片弹动的声音），再将开关下压0.5~1.5mm固定即可。PLC电控图中应增加延时继电器，合理设置延时时间，使拔刀、拉刀与刀库动作协调，避免过早拔刀或过早松刀。
注意事项
1、停机前，最后加工的刀具应在主轴未冷机前送回刀库，且不可养成把刀具长期放在主轴上的坏习惯，否则约有10%的刀柄因长期热胀冷缩及切削液的腐蚀，使刀柄处生锈而打不下刀的情况。
2、压缩空气气源应干燥清洁。要经常排放气源处理三元件中的积水，否则，电磁阀的寿命会大幅度降低，致使打刀缸不能正常工作。
3、压缩空气的压力应稳定，压力应保持在0.6~0.8MPa范围内，压力过小打刀缸出力不够；压力过大，要影响油封的寿命。在气路中应增加压力开关检测，控制气路压力的最低值。
4、打刀缸安装面应与主轴轴线垂直，允差0.05mm/100mm
5、电磁阀线圈电压应符合要求（通常DC24V）
6、油杯内推荐使用ISO VG32抗磨液压油，初始加油时应将打刀缸上下运动多次，排出油缸中的空气。油杯液面应保持在刻度线范围内。
7、定期检视油杯中的液压油，及时补油或更换液压油。一般首次加油应使用六个月以上，以后若补油，当间隔缩短到一个月内时，建议更换油封。补油或更换液压油需使用同厂家同一款液压油，且不可混合其他液压油。
8、选用合适的打刀缸，避免打刀过大或过少。一般应为主轴打刀力的3~4.5倍
40# 主轴一般选用3.5T的打刀缸
50# 主轴一般选用4.5T的打刀缸
50# 大功率主轴一般选用6T的打刀缸
9、机床最好单独配置气源，如与多台机床合用气源，起容量配置加大，应避免压力波动。
10、打刀缸的微动开关一定要安装牢固，不允许松动，避免发出错误信号。选用的刀柄和拉钉要合格，与标准尺寸相符，不能过长或过短，造成打刀不灵活，损坏主轴、刀臂或刀盘。
